一、概述
外粘型钢加固法是钢筋混凝土梁、柱四周包以型钢的一种加固方法。外粘钢构架可以替代或部分替代原构件工作,达到加固目的。外包钢材除角钢外,还可以采用槽钢、钢板等。
外粘型钢加固法优点是:构件截面尺寸增加不多,但构件承载力可大幅度提高,并且经加固后原构件混凝土受到外包钢缀板的约束,原柱子的承载力和延性得到提高。同时,此法还具有施工简便、工期短的特点,目前广泛用于加固钢筋混凝土柱、梁、桁架弦、腹杆。外包型钢外包混凝土复合加固法提高构件承载力较多,多用于单层工业厂房柱的加固。但外包型钢应须防腐处理,以提高其耐久性。
二、加固技术要求
1.外粘型钢(角钢或槽钢)加固法适用于需要大幅度提高截面承载力和抗震能力的钢筋混凝土梁、柱结构的加固。
2.外粘型钢加固混凝土结构构件时,应采用改性环氧树脂胶粘剂进行灌注。
3.混凝土结构构件采用符合规范设计要求的外粘型钢加固时,其加固后的承载力和截面刚度可按整截面计算;其截面刚度EI的近似值,可按下式计算:
EI=Ec0Ic0+0.5EaAaaa2
式中 Ec0和Ea――分别为原构件混凝土和加固型钢的弹性模量;
Ic0――原构件截面惯性矩;
Aa――加固构件一侧外粘型钢截面面积;
aa――受拉与受压两侧型钢截面形心间的距离。

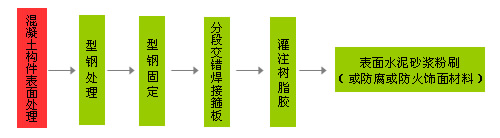

三、加固施工工艺
四、施工要点
1.将混凝土梁、柱表面打磨平整,四角磨出小圆角,用钢丝刷刷掉浮粉,用吹风机吹净。
2.将角钢内表面除锈,并用二甲苯清洗,用卡具卡紧、分段交错焊牢,用环氧树脂胶泥将型钢周围封闭,留出气孔。
3.在有利于灌浆处粘贴灌浆嘴(一般在较低处设置),间距为2~3m。
4.待灌浆嘴粘牢后,通气试压,即以0.2~0.4Mpa的压力将环氧树脂浆从灌浆嘴压入。
5.当排气孔出现浆液后,停止加压,以环氧胶泥堵孔,再以较低压力维持10min以上方可停止灌浆。
6.灌浆后不应再对型钢进行锤击、移动、焊接。

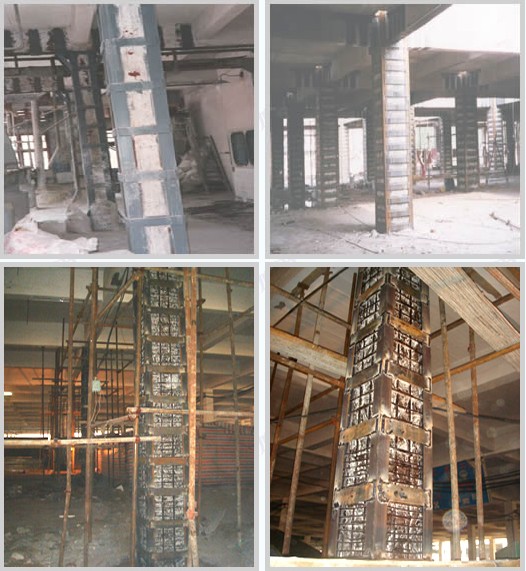

五、工程实例
